Sentinel-1 数据拼接与裁剪（GMTSAR预处理）

🚀📘 本文为 InSAR 学习笔记第一篇，主要记录 Sentinel-1 SLC 数据在 GMTSAR 中进行拼接与裁剪的基本操作，适用于后续 InSAR 干涉处理的准备阶段。

---

1. 为什么需要拼接与裁剪 Sentinel-1 数据？

Sentinel-1 SLC 数据通常以单个zip形式提供，每景覆盖区域约为250km * 180km。为了满足对一个广域研究区的处理需求，我们通常进行拼接。同时，为了提高处理效率并聚焦较小兴趣区域（AOI），我们也会对影像进行裁剪。

---

2. 所需工具与数据准备

• 🧩 软件环境：
  • GMTSAR 软件
  • Ubuntu20 + 环境
• 📦 数据裁剪：
  • 至少单个Frame的 Sentinel-1 SLC 产品（解压后为.SAFE 格式）。
• 📦 数据拼接：
  • 至少两个相邻Frame的 Sentinel-1 SLC 产品（解压后为.SAFE 格式）。

📷 示例：SLC 数据目录结构

📁 Sentinel_Path113Frame116/ S1A_IW_SLC__1SDV_20230815T102947_20230815T103013_049885_060006_E81A.SAFE S1A_IW_SLC__1SDV_20230722T102945_20230722T103012_049535_05F4D0_2890.SAFE S1A_IW_SLC__1SDV_20230710T102945_20230710T103012_049360_05EF7C_DDA9.SAFE

📁 Sentinel_Path113Frame121/ S1A_IW_SLC__1SDV_20230815T103011_20230815T103038_049885_060006_EFC7.SAFE S1A_IW_SLC__1SDV_20230722T103010_20230722T103033_049535_05F4D0_EFB7.SAFE S1A_IW_SLC__1SDV_20230710T103010_20230710T103032_049360_05EF7C_AC3A.SAFE

3. 创建list文件

📄 每个Frame的数据，需要制作为一个文件列表，前面需要加绝对路径。

• 📁 目录 Sentinel_Path113Frame116/

  ls -d $PWD/*.SAFE > SAFE1.list


• 📁 目录 Sentinel_Path113Frame121/

  ls -d $PWD/*.SAFE > SAFE2.list


  如果是两个Frame，需要将列表合并为一个文件

  paste -d: SAFE1.list SAFE2.list > SAFE.list


  4.设定裁剪范围

• ✅ 制作pins.ll 一般是两个点的坐标，卫星先扫描到的点放在前面（e.g. 升轨数据，纬度低的点放在第一行）。

110.82  36.68
113.25  38.81

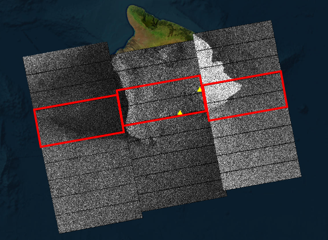

图中黄色三角形为两个点的坐标，红框的范围是预计裁剪的范围，注意裁剪范围是根据burst确定的。两点的坐标并不是裁剪的边界。

5.裁剪影像

在新目录（organized）使用脚本create_tops_frame.csh进行数据拼接裁剪， 用法如下：

create_tops_frame.csh

 create_tops_frame.csh SAFE.list Sentinel-1/orbit/path
